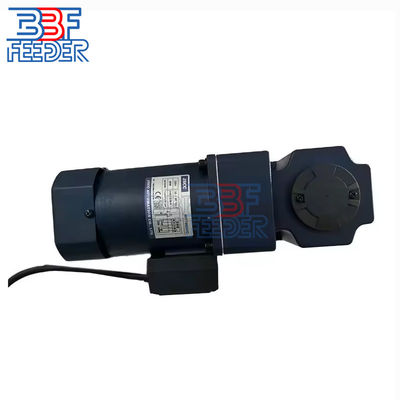

ولتاژ 110/220V موتور کنترل سرعت AC JSCC 90YT90GV22 موتور AC با سرعت متغیر

ولتاژ 110/220V موتور کنترل سرعت AC JSCC 90YT90GV22 موتور AC با سرعت متغیر

1. توضیحات:

امروزه موتورهای AC به دلیل انعطاف پذیری و کارایی خود در صنایع مختلف به طور گسترده ای استفاده می شوند.این موتورها انرژی الکتریکی را از یک منبع جریان متناوب به انرژی مکانیکی تبدیل می کنند.، که منجر به چرخش می شود.

موتورهای AC مزایای متعددی را در مقایسه با همتایان جریان ثابت خود ارائه می دهند. بر خلاف موتورهای DC، موتورهای AC نیازی به برس یا کاموتاتور ندارند، که آنها را مقرون به صرفه تر، ساده تر،و قابل اعتماد در تولید انرژی مکانیکیبا این حال، یک چالش مداوم مرتبط با موتورهای AC دستیابی به کنترل دقیق سرعت است.

مشخصات:

۳) نحوه کنترل سرعت موتور AC:

یک موتور AC با تولید یک میدان مغناطیسی در حال چرخش در درون کویل های خود کار می کند که به یک روتور متصل به یک شاخه خروجی منتقل می شود. این روتور به نوبه خود،یک میدان مغناطیسی ثانویه تولید می کند که باعث چرخش گره خروجی با سرعت ثابت می شودسرعت هم زمان موتور را می توان با استفاده از فرمول:

سرعت همزمان (در چرخش در دقیقه) = (120 * f) / P

کجا:
f = فرکانس خط ورودی
P = تعداد قطب ها در موتور

به عنوان مثال، در ایالات متحده، که در آن فرکانس خط ورودی به طور معمول 60 هرتز در 120 ولت است،یک موتور AC با دو قطب (یک موتور جفت قطب) سرعت همزمان 3600 چرخش در دقیقه خواهد داشتاما در عمل، موتور با سرعت کمتر از ۳۶۰۰ دور در دقیقه کار می کند و تفاوت سرعت (معمولا به صورت درصد بیان می شود) به عنوان لغزش شناخته می شود.

اگر نیاز به دستیابی به سرعت های خروجی پایین تر با استفاده از همان موتور وجود داشته باشد، مهندسان باید فرکانس خط ورودی را کنترل کنند زیرا تعداد قطب ها در یک موتور متناوب معمولی ثابت باقی می ماند.این کنترل سرعت می تواند با استفاده از یک درایو فرکانس متغیر (VFD) حاصل شود، که مهندسان را قادر می سازد تا فرکانس منبع برق را به موتور تنظیم کنند.

4 عکس هاي بيشتري:
